D/8色差儀：這種色差儀使用漫射照明和8°方向接收的測量原理。它通常配備有積分球，能夠提供均勻的照明條件，減少鏡面反射的影響。D/8色差儀適用于多種材料的顏色測量，特別是那些表面可能存在光澤或紋理的材料。由于其測量結果的準確性和重復性較高，D/8色差儀常用于需要高精度顏色控制的工業生產中，如汽車噴漆、涂料、塑料制品等。d/8°積分球”的測試范圍則相對更為廣泛，還能夠通過測量出來的數據來配色和調色，能夠更好滿足使用者的使用需求。

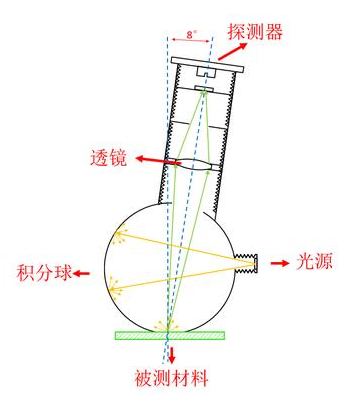

D/8色差儀光學結構圖

45/0色差儀：這種色差儀的光源位于45°角，探測器則位于0°角，即垂直于被測物體的表面。45/0色差儀主要用于測量平滑表面的物體，如紙張、印刷品等。這種結構的色差儀模擬了日常觀察物體時的視角，因此測量結果與人眼觀察的結果較為接近。45°/0°和0°/45°儀器只能對平滑的表面進行測試，相關的測試結果不能夠進行電腦配色。

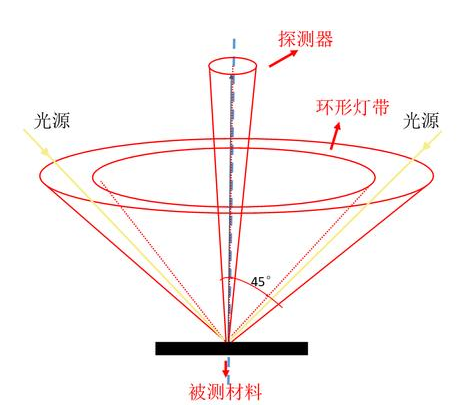

45/0色差儀光學結構圖

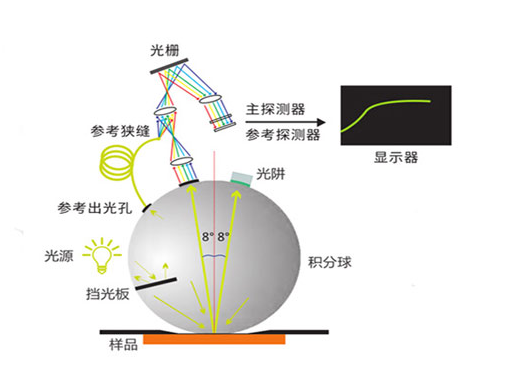

色差儀光學系統的構成：

一般來說，色差儀的光路系統主要由光源、透鏡、隔熱玻璃、導光筒、積分球和濾色片等幾個部分構成，具體如下：

1.光源

光源首先考慮的是穩定性，光源定向性，壽命以及最終獲得的光譜曲線的有效性。目前采用的多為鹵素石英鎢絲燈及氙燈兩種光源。

鎢燈是顏色測量儀器最常用的光源，它是一個內充惰性氣體或者鹵素（防止鎢絲氧化和熱蒸發）的白熾燈泡。用鎢作燈絲材料是因為鎢具有足夠的強度，并能經受高溫。經測試在可見光區鎢燈的光譜曲線與黑體發射器光譜曲線幾乎完全重疊。隨著近年穩壓電源和脈沖電源的發展，鎢燈能夠提供重復穩定的，高色溫的光束，完全可以滿足外觀顏色測量對光源的需要。

氙燈是另一種常用于顏色測量儀器的光源。它是一個裝有一對電極的充滿氙氣的密封玻璃管。當在電極上加上高電壓時，內部氙氣就會受到激發瞬間產生弧光，這屬于一種充氣放電燈。氙燈的優點在于譜線比白熾燈的譜線更接近于日光并且能量較高。但是氙燈光源需要比較復雜的高壓震蕩激發電路，維修亦非常復雜，在更換時，除了要更換燈泡外，還要更換整組電容，所以價格較貴。所以采用鹵素鎢燈（石英外殼）從技術和經濟上均是最適宜的。特別是便攜式儀器，需要輕巧，省電，便于維護和操作。

2.凸透鏡

作用是把光源發出的光變成均勻的“平行光”。但是實際上這是不可能的，因為我們的光源不是點光源，所以只能得到近似的平行光。

3.隔熱玻璃

因為光電探測器在紅外和紫外波段仍有響應，這是不需要的，也是不希望的。它對實際測量結果有很大的影響，所以我們選擇在透鏡下方增加一塊隔熱玻璃，用來消除紫外和紅外部分。

4.導光筒

為了保證光線照射到待測樣品上時，光線與透鏡軸線的夾角不超過10°，需要把一些傾斜角較大的光線去處掉，這樣消除去雜散光。

5.積分球

積分球是用金屬做成一個內部空心的球，球的內表而均勻噴涂一層具有朗伯漫射特性的材料。該涂料還應該光譜選擇性小、反射比高。積分球本質上在于它具有混光特性。一束光進入積分球后，經多次漫反射，就形成一個理想的漫射源。

這樣就可以消除被測樣品的不均勻性和探測器件受光的不均勻性帶來的影響。

6.隔板

在積分球上半球和下半球之間安裝一個與積分球相同材質的隔板，使光線形成漫反射，在積分球內漫反射積分計算，以避免沒有經過漫反射積分的光線直接到達探測器。
