(色差儀專用)微型打印機使用說明書

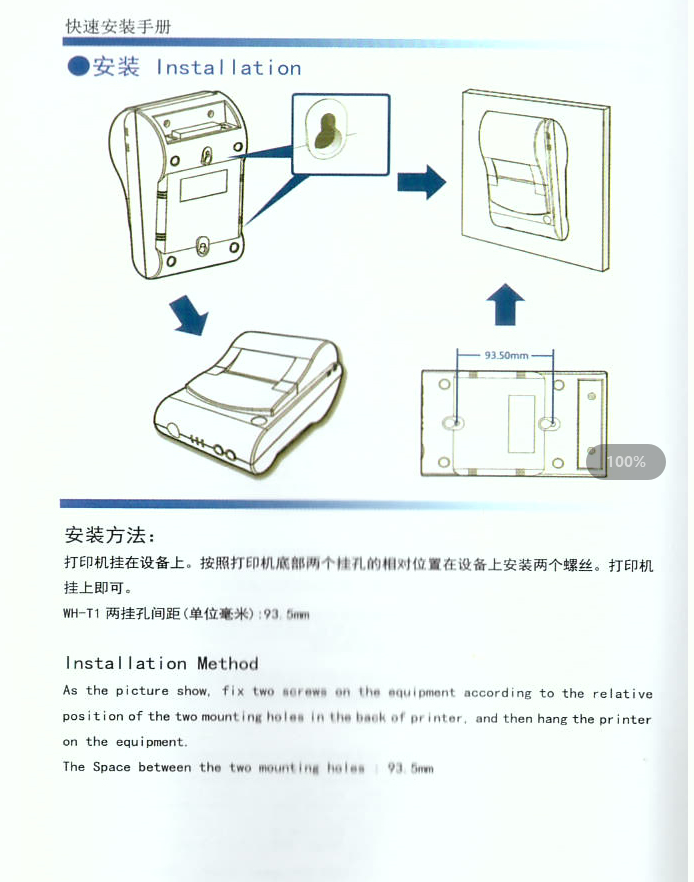

安裝方法：

打印機掛在設備上。按照打印機底部?jī)蓚€(gè)掛孔的相對位置在設備上安裝兩個螺絲。打印機掛上即可。

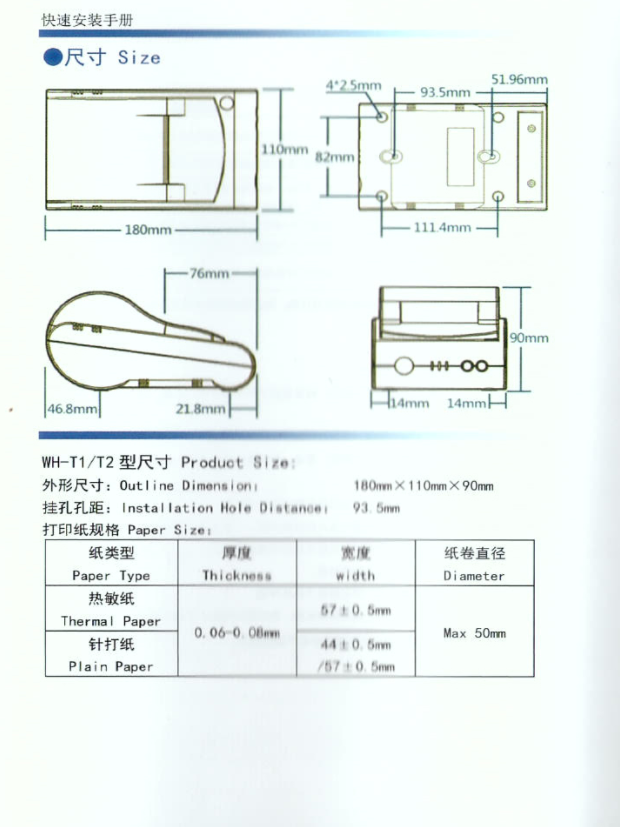

WH-T1兩掛孔間距(單位毫米):93.5mm

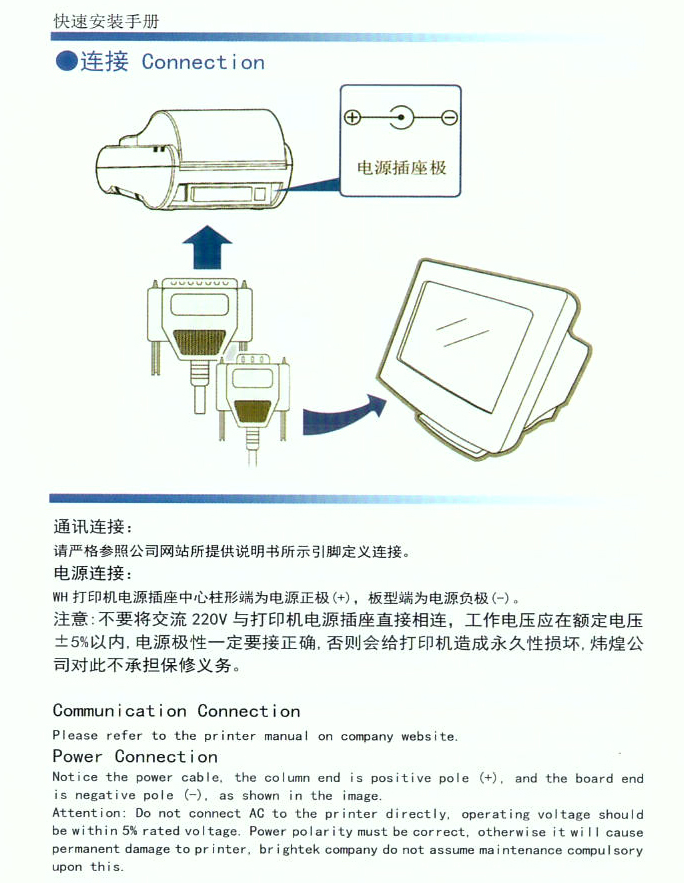

通訊連接：

請嚴格參照公司網站所提供說明書所示引腳定義連接。電源連接：

WH打印機電源插座中心柱形端為電源正極(+),板型端為電源負極(-)。

注意：不要將交流220V與打印機電源插座直接相連，工作電壓應在額定電壓±5%以內，電源極性一定要接正確，否則會給打印機造成永久性損壞.公司對此不承擔保修義務。

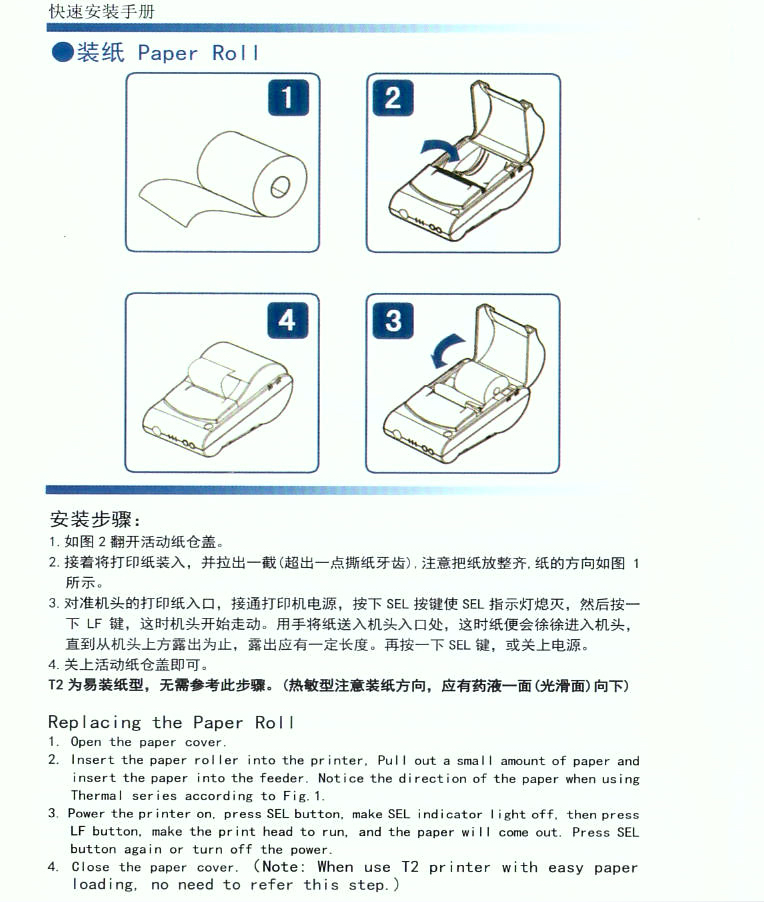

安裝步驟：

1.如圖2翻開活動紙倉蓋。

2.接著將打印紙裝入，并拉出一截(超出一點撕紙牙齒),注意把紙放整齊，紙的方向如圖1所示。

3.對準機頭的打印紙入口，接通打印機電源，按下SEL按鍵使SEL指示燈熄滅，然后按一下LF鍵，這時機頭開始走動。用手將紙送入機頭入口處，這時紙便會徐徐進入機頭，直到從機頭上方露出為止，露出應有一定長度。再按一下SEL鍵，或關上電源。

4.關上活動紙倉蓋即可。

T2為易裝紙型，無需參考此步驟。(熱敏型注意裝紙方向，應有藥液一面(光滑面)向下)

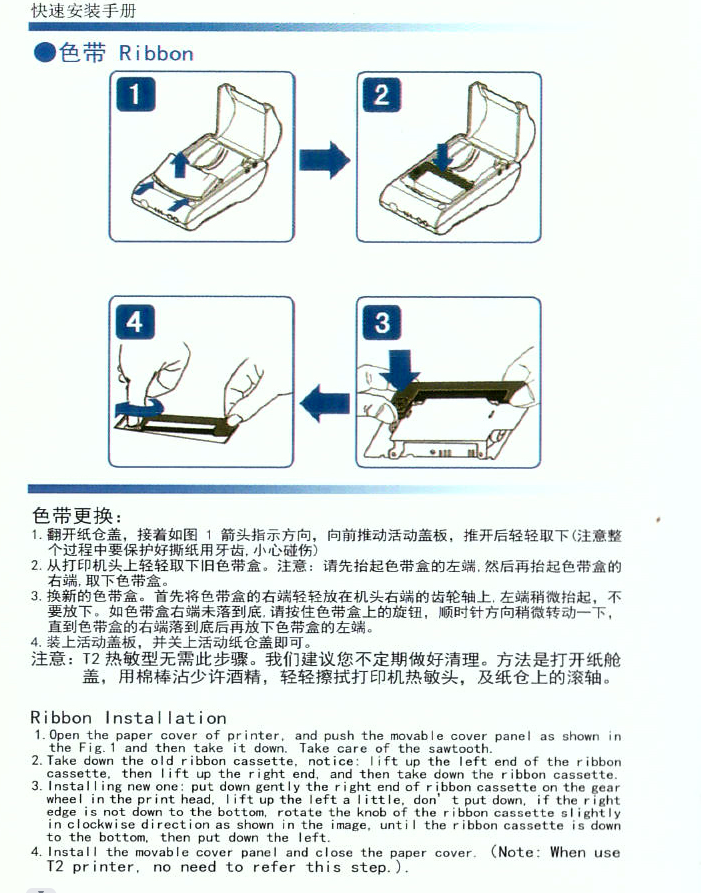

色帶更換：

1.翻開紙倉蓋，接著如圖1箭頭指示方向，向前推動活動蓋板，推開后輕輕取下(注意整個過程中要保護好撕紙用牙齒，小心碰傷)

2.從打印機頭上輕輕取下舊色帶盒。注意：請先抬起色帶盒的左端，然后再抬起色帶盒的右端，取下色帶盒。

3.換新的色帶盒。首先將色帶盒的右端輕輕放在機頭右端的齒輪軸上，左端稍微抬起，不要放下。如色帶盒右端未落到底，請按住色帶盒上的旋鈕，順時針方向稍微轉動一下，直到色帶盒的右端落到底后再放下色帶盒的左端。

4.裝上活動蓋板，并關上活動紙倉蓋即可。

注意：T2熱敏型無需此步驟。我們建議您不定期做好清理。方法是打開紙艙蓋，用棉棒沾少許酒精，輕輕擦拭打印機熱敏頭，及紙倉上的滾軸。

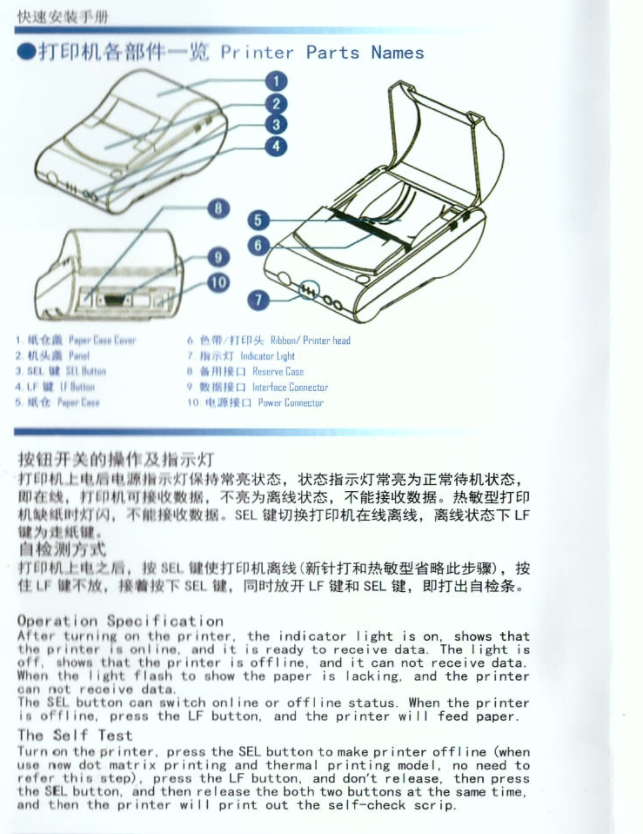

按鈕開關的操作及指示燈

打印機上電后電源指示燈保持常亮狀態，狀態指示燈常亮為正常待機狀態，即在線，打印機可接收數據，不亮為離線狀態，不能接收數據。熱敏型打印機缺紙時燈閃，不能接收數據。SEL鍵切換打印機在線離線，離線狀態下LF鍵為走紙鍵。自檢測方式

打印機上電之后，按SEL鍵使打印機離線(新針打和熱敏型省略此步驟),按住LF鍵不放，接著按下SEL鍵，同時放開LF鍵和SEL鍵，即打出自檢條。

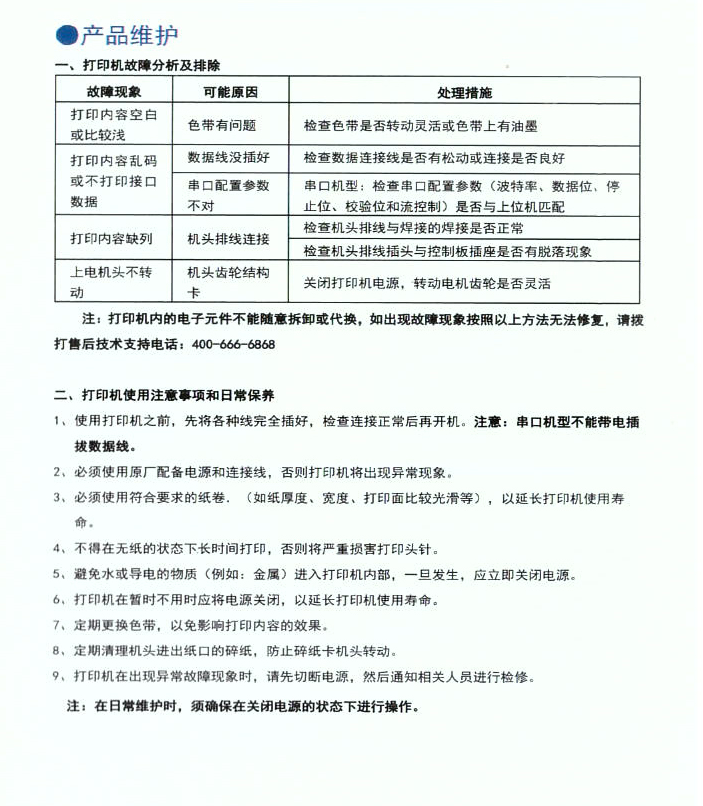

產品維護

打印機使用注意事項和日常保養

1、使用打印機之前，先將各種線完全插好，檢查連接正常后再開機。注意：串口機型不能帶電插拔數據線。

2、必須使用原廠配備電源和連接線，否則打印機將出現異常現象。

3、必須使用符合要求的紙卷.(如紙厚度、寬度、打印面比較光滑等),以延長打印機使用壽命。

4、不得在無紙的狀態下長時間打印，否則將嚴重?fù)p害打印頭針。

5、避免水或?qū)щ姷奈镔|(zhì)(例如：金屬)進入打印機內部，一旦發生，應立即關閉電源。

6,打印機在暫時不用時應將電源關閉，以延長打印機使用壽命。

7、定期更換色帶，以免影響打印內容的效果。

8、定期清理機頭進出紙口的碎紙，防止碎紙卡機頭轉動。

9、打印機在出現異常故障現象時，請先切斷電源，然后通知相關人員進行檢修。

注：在日常維護時，須確保在關閉電源的狀態下進行操作。
