eSFR ISO測試卡

eSFR ISO是一種用于測量成像系統空間分辨率的標準圖表。它在機器視覺和質量控制領域中廣泛使用，用于評估成像傳感器、攝像機和其他光學設備的性能。圖表包含一系列測試圖案，旨在模擬現實世界的圖像特征，例如線條、邊緣和細節，然后可以用于計算成像系統的空間分辨率。通過將eSFR ISO測試結果與已確定的標準進行比較，可以確定成像系統是否符合所需的規格和質量標準。

PDF下載

詳情介紹

美國?eSFR分辨率測試卡配合軟件可以自動計算幾個關鍵圖像質量因素包括銳度、橫向色差、階調反應、色彩反應及噪點。

與低反差 Edge SFR 規格完全相容，新的標準為 ISO 12233:2014取代了2000標準，因?yàn)橹笆褂酶叻床顪y試圖容易引起出界或量度誤差，也缺少漸進組別評定系統的階調反應，并且只有少量功能適用于自動分析。

美國?eSFR分辨率測試卡的設計基于ISO 12233:2014 定義的低反差edge SFR規格。

測試卡有以下三種版本：

標準版：基礎的功能

增強版：增加了額外的正方形、楔形和色彩圖案

擴展版：類似于增強版，只是擴展到16:9，適用于高清電影和電影

目前我們都是噴墨打印制作eSFR分辨率測試卡，增強版本是照相模式打印。所有美國的ISO12233:2014 eSFR分辨率測試卡是完全符合ISO標準的。美國的eSFR ISO模塊提供高度自動支持檢測分析測試卡。

標準版

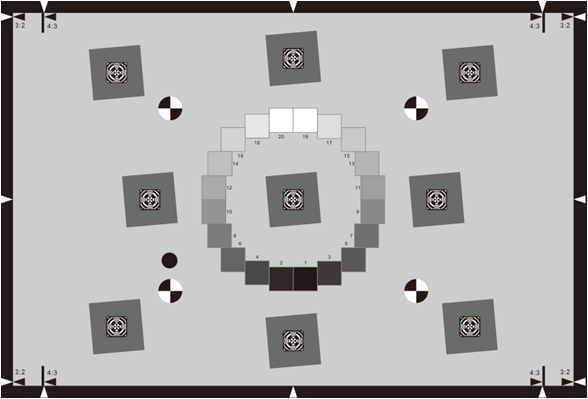

ISO12233:2014 eSFR分辨率測試卡標準版

ISO12233:2014 eSFR分辨率測試卡標準版是3:2的長寬比。為了滿足更多的測試要求我們增加了增強版和擴展版，增強版和擴展版在圖像邊緣增加了用于測試性能的方塊，雙曲線以及色塊。這些圖卡是完全符合標準的。

ISO12233:2014 eSFR類似于依據ISO標準文件的6.1章節和附錄C制作的低對比度的E-SFR測試卡。但是卻又有幾點不同。下面是它們的不同對比：

（1）20階OECF灰階塊取代了原先的16階

（2）測試卡中心區域的方形聚焦圖案是直角的（為了增加MTF的測量區域），這樣設計的目的是為了減少自動檢測邊緣的干擾。

（3）有四個注冊記號,替換了原先的三個幫助自動化區域檢測。

（4）在左下方的注冊記號上面有一個附加記號用于檢測圖表方向。

這種測試卡用于全自動eSFR ISO?模塊，美國 4.0版本添加了這一模塊。

增強版

ISO12233:2014 eSFR分辨率測試卡增強型

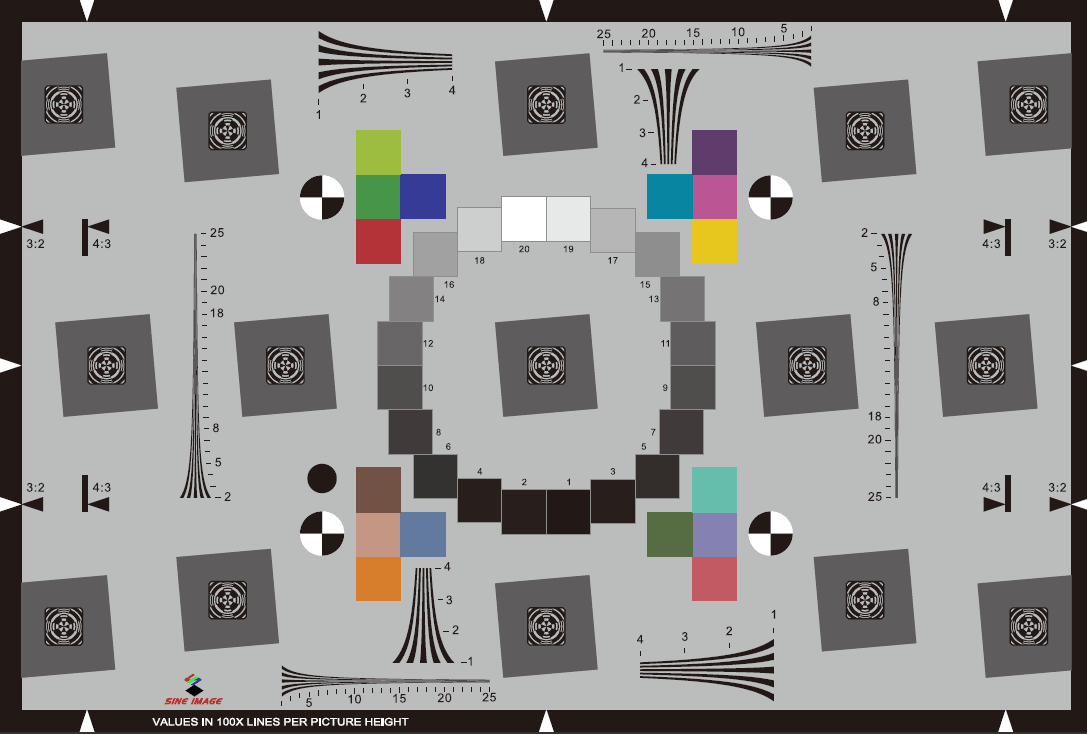

增強版的2014 eSFR測試卡有標準版的所有功能，也是3:2的長寬比。在圖像的邊緣增加了6個傾斜的方塊用于測試性能和增加了雙曲線用于視覺分析或者在美國的斜邊模塊上分析。也增加了16個色塊。這些增加的區域沒有被標準覆蓋，但是并不影響符合標準。增強型和標準版之間的不同如下：

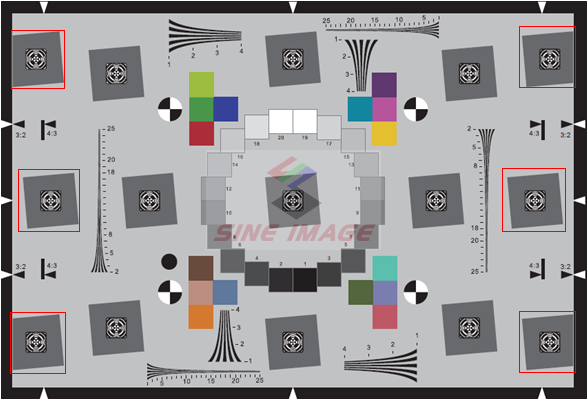

（1）在圖像的邊緣增加了六個額外的傾斜方塊用于測試性能。

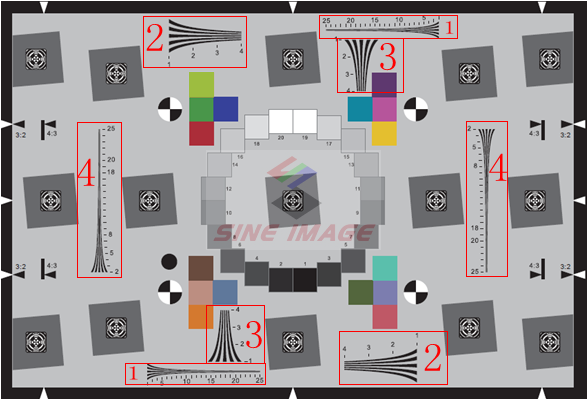

（2）幾個空間頻率的雙曲線，類似于參考ISO標準的CIPA，用于視覺分析或者在美國軟件的斜邊模塊分析。

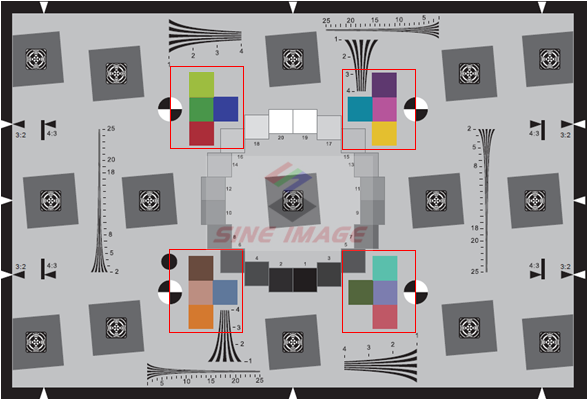

（3）增加了16個色塊（噴墨或者色彩LVT），色彩類似于工業標準24色卡

????這一版本的分辨率測試卡用于全自動的eSFR ISO模塊，美國 4.0版本添加了這一模塊。

擴展版

ISO12233:2014 eSFR分辨率測試卡擴展板

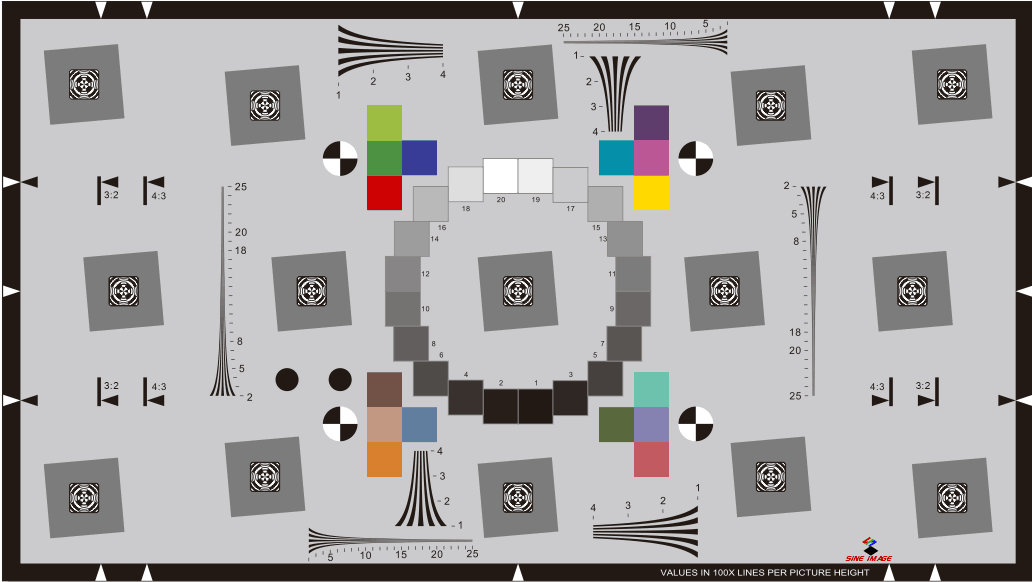

擴展版的ISO12233:2014 eSFR分辨率測試卡包含增強版的所有功能（6個斜方塊，雙曲線和16個色塊），但是比例擴展至16:9長寬比。16:9是為了適用于高清電視和電影（也滿足相機所要求的3:2長寬比）。它也符合標準。

這一版本的測試卡用于全自動的eSFR ISO模塊，美國 4.0版本添加了這一模塊。

ISO12233:2014 eSFR分辨率測試卡尺寸

測試卡尺寸	標準版	增強版	擴展版
1x	200 mm x 305 mm (7.875”?x 12”)	200 mm x 305 mm (7.875”?x 12”)	200 mm x 365 mm (7.875”?x 14.5”)
2x	400 mm x 610 mm (15.75”?x 24”)	400 mm x 610 mm (15.75”?x 24”)	400 mm x 730 mm (15.75”?x 29”)
4x	800 mm x 1220 mm (31.5" x 48")	800 mm x 1220 mm (31.5" x 48")	800 mm x 1460 mm (31.5" x 58")

ISO12233:2014 eSFR分辨率測試卡使用幫助

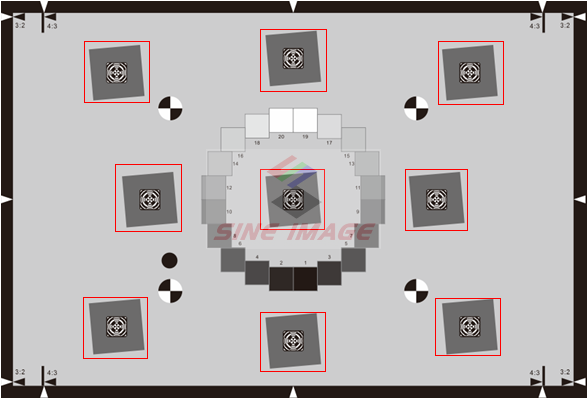

測試圖卡中有九個傾斜的矩形，反差比例為 4:1 應用 OECF 漸進組別，斜矩形的邊可用于測試空間頻率反應及橫向色差，矩形全部有對焦援助適用于手動或自動對焦。

測試圖卡中有九個傾斜的矩形
?

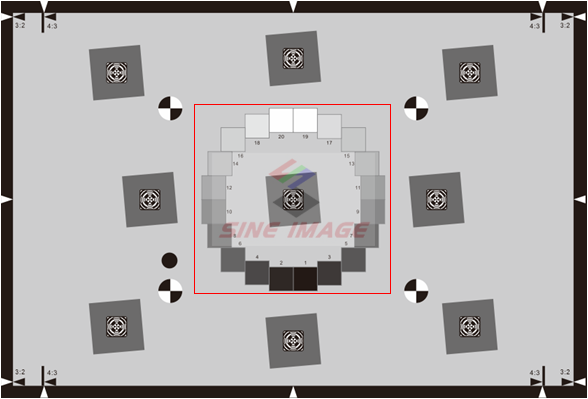

20 級灰階OECF圖案環繞圖表中心，用以測量影像系統的階調反應、伽瑪、白平衡及噪點特征，測量板塊放射性平均排列，減低光線下降的量度誤差。噪點測試系列涵蓋廣泛，包括濃度、場景參照原始像素噪點以及ISO 15739視覺噪點、信噪比，及動態范圍。

20 級灰階環繞圖表中心 ?
?
